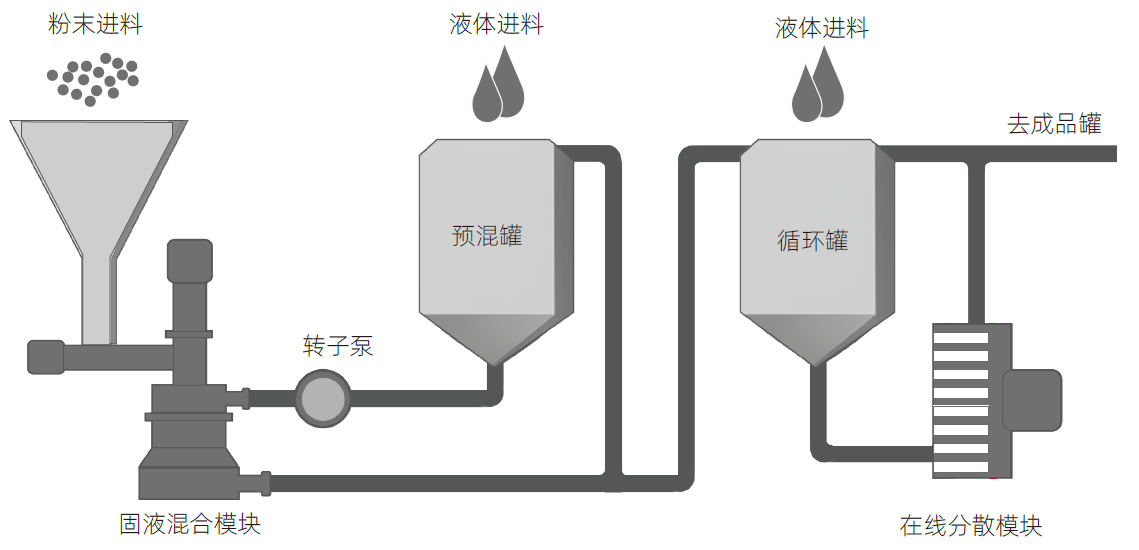

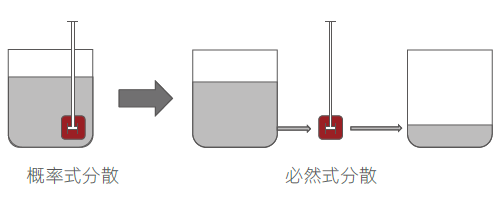

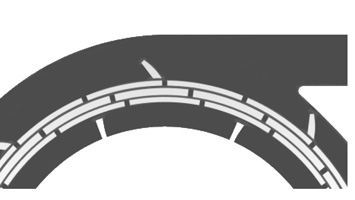

循環(huán)式高效制漿系統(tǒng)（Vorlenmix）的核心是將粉末/液體預(yù)混合和精細(xì)分散集成在一臺(tái)機(jī)器中，能夠快速地完成高質(zhì)量電池漿料的制備。在該系統(tǒng)中，粉末團(tuán)聚體首先被打散頭打散成煙霧狀。在由文丘里效應(yīng)而產(chǎn)生的真空加持下，粉末被離心產(chǎn)生的環(huán)狀“液簾”快速潤(rùn)濕而完成預(yù)混合。預(yù)混合后的漿料從轉(zhuǎn)子和定子之間的狹窄間隙中穿過(guò)，以獲得高剪切速率下的分散。得益于高流量的循環(huán)方式，整批物料在很短時(shí)間內(nèi)就能完成多次分散，以獲得成品漿料。
| 高效循環(huán)制漿實(shí)例（基于100L循環(huán)制漿機(jī)為例） | |||
|---|---|---|---|

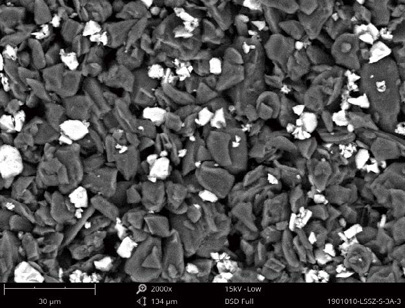

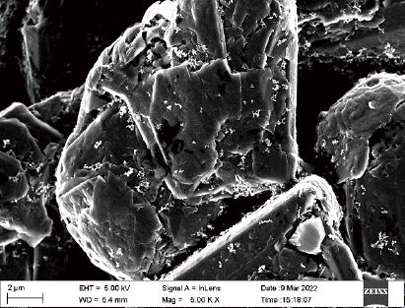

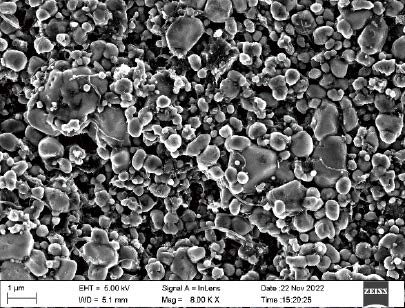

 | 正極 LFP制漿時(shí)間：20次循環(huán)<1 h（>100 L/h） 漿料固含量：60~66% 成品漿料粘度 ：5000~12000 mPa·s 漿料細(xì)度：<10 μm |  | 正極三元制漿時(shí)間：15次循環(huán)<45 min（>133 L/h） 漿料固含量：70~78% 成品漿料粘度：5000~10000 mPa·s 漿料細(xì)度：<25 μm |

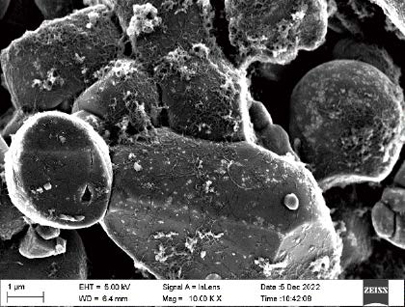

 | 負(fù)極石墨制漿時(shí)間：20次循環(huán)<1 h（>100 L/h） 漿料固含量：50~58% 成品漿料粘度：2000~5000 mPa·s 漿料細(xì)度：<25 μm |  | 負(fù)極硅碳制漿時(shí)間：30次循環(huán)<1.5 h（>67 L/h） 漿料固含量：40~50% 成品漿料粘度：3000~6000 mPa·s 漿料細(xì)度：<25 μm |
鋰離子電池正負(fù)極材料的分散制漿及各種微納材料的漿料制備，具有較高的生產(chǎn)效率及優(yōu)異的分散品質(zhì)
| 產(chǎn)品型號(hào)及參數(shù)（具體參數(shù)以最終配置為準(zhǔn)） | ||||||||
|---|---|---|---|---|---|---|---|---|
| 設(shè)備型號(hào) | SSZJ-20 | SSZJ-100 | SSZJ-400 | SSZJ-800 | SSZJ-1200 | SSZJ-1600 | SSZJ-2000 | SSZJ-2500 |
| 生產(chǎn)能力 | 0~20L/h | 0~100L/h | 0~400L/h | 0~800L/h | 0~1200L/h | 0~1600L/h | 0~2000L/h | 0~2500L/h |
| 對(duì)應(yīng)年產(chǎn)能（鐵鋰體系） | / | ~0.2GWh | ~1GWh | ~2GWh | ~3GWh | ~4GWh | ~5GWh | ~6GWh |
| 裝機(jī)功率 | 30kW | 50kW | 100kW | 130kW | 240kW | 260kW | 320kW | 400kW |
| 占地空間（長(zhǎng)*寬*高） | 3*2.5*2.5(m) | 3x3x3.5(m | 4x3x4.5(m) | 5x4x5.5(m) | 6x4.5x6.5(m) | 6x4.5x7(m) | 6x5x7.5(m) | 6x5x8(m) |
| 地面承重 | 800kg/m2 | 800kg/m2 | 1000kg/m2 | 1200kg/m2 | 1500kg/m2 | 1500kg/m2 | 1500kg/m2 | 2000kg/m2 |
